Gaviones Costeros, prevención de la erosión en la costa

Generalidades sobre Gaviones

El término gavión tiene su origen en la palabra latina gabbia, que traducida al español significa jaula. Esta técnica milenaria ya era utilizada antes de Cristo por los egipcios y chinos en defensas pluviales en los ríos Nilo y Amarillo. En el siglo XVI, los ingenieros utilizaban en Europa unas cestas de mimbre rellenas de tierra denominadas por sus inventores italianos gabbioni, para fortificar los emplazamientos militares y reforzar las orillas de los ríos.

La técnica del gavión consiste en reemplazar grandes bloques de piedra, que son de difícil transporte y manipuleo, por varios armazones metálicos unidos entre si y rellenados con piedras de pequeñas dimensiones, formando estructuras monolíticas homogéneas.

La tela metálica resiste mucho la tensión, una estructura de gaviones soporta un grado de tensión que comprometería mucho a una estructura de hormigón o mampostería simples. El armazón de tela metálica no es un mero recipiente para el relleno de piedras, sino un refuerzo de toda la estructura. Un gavión bien hecho puede tolerar años de castigo.

Los gaviones consisten en una caja o cesta de forma prismática rectangular, rellena de piedra, de enrejado metálico de malla. Se colocan a pie de obra desarmados y, una vez en su sitio, se rellenan con piedras del lugar.
Como las operaciones de armado y relleno de piedras no requiere ninguna pericia, utilizando gaviones se pueden ejecutar obras que de otro modo requerirían mucho más tiempo y operarios especializados.

• Muros de contención: los muros de gaviones están diseñados para mantener una diferencia en los niveles de suelo en sus dos lados constituyendo un grupo importante de elementos de soporte y protección cuando se localiza en lechos de ríos.
• Conservación del suelo: la erosión hídrica acelerada es considerada sumamente perjudicial para los suelos, pues debido a este fenómeno, grandes superficies de suelos fértiles se pierden; ya que el material sólido que se desprende en las partes media y alta de la cuenca provoca el azolvamiento de la infraestructura hidráulica, eléctrica, agrícola y de comunicaciones que existe en la parte baja.
• Control de ríos: en ríos, el gavión acelera el estado de equilibrio del cauce. Evita erosiones, transporte de materiales y derrumbamientos de márgenes, además el gavión controla crecientes protegiendo valles y poblaciones contra inundaciones.
• Decorativos: se han utilizado como un nuevo recurso, como el que se piensa hacer en el distrito como complemento de  embellecimiento

Se utilizan en ingeniería civil como para la construcción de las carreteras y aplicaciones militares para el control de la erosión, que usan escollera enjaulado, que es una obra hecha con piedras o bloques de cemento u hormigón echados al fondo del agua para formar un dique de defensa contra el oleaje del mar.

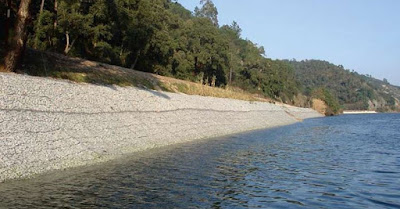

El uso de la ingeniería civil más común de los gaviones es estabilizar las costas, las orillas de los arroyos o laderas contra la erosión que es el desgaste de una superficie producida por una fricción o roce, que incluyen muros de contención temporales, la filtración de los sedimentos por la corriente de agua que rebosa su depósito o cauce natural o artificial, para las presas pequeñas, temporales o permanentes y para la formación de rio o los forrados de canales que se pueden utilizar para dirigir la fuerza de una corriente de agua de la inundación alrededor de una estructura vulnerable.

Los Gaviones tienen algunas ventajas sobre escollera, que es una construcción hecha con grandes rocas o bloques de cemento que se arrojan al fondo del mar hasta levantar una especie de muro o rompeolas que sirve de protección contra la acción del mar debido a su modalidad y capacidad de aplicarse en varias formas.

Las estructuras de gaviones presentan muchas características interesantes, algunas de ellas exclusivas, entre las más importantes destacan: flexibilidad, permeabilidad, capacidad de soportar esfuerzos a tracción, integración ambiental, versatilidad, bajo costo, fácil puesta en obra, durabilidad y adaptación a las nuevas situaciones de trabajo.

Las obras en gaviones pueden por su flexibilidad absorber asentamientos sin perder su eficiencia, permaneciendo estructuralmente seguras. Como estructuras deformables, todo cambio en su forma por hundimiento de su base o por presión interna es una característica funcional y no un defecto, al contrario de las estructuras rígidas o semirrígidas que pueden ser destruidas aún por pequeños movimientos o socavaciones del terreno en apoyo. Esta flexibilidad les permite, además, que no pierdan el contacto con el fondo cuando éste se va socavando, pues el gavión se va deformando paulatinamente hasta tocar de nuevo el fondo, esta deformación puede llegar a acusarse incluso un séptimo de la longitud del gavión en la parte alta de éste, pero, este lugar es de fácil reparación. Dicha reparación consistiría en colocar nuevos gaviones hasta llegar a la misma cota que teníamos anteriormente.

Los gaviones son altamente permeables y actúan como drenes permitiendo el escurrimiento de las aguas de filtración, eliminando de este modo los efectos de la presión hidrostática.

La malla metálica posee elevada resistencia mecánica a tracción y la doble torsión impide que esta se desarme ante el cortado de un alambre, asegurando que en cada cruce se tenga un punto fijo acotando, de este modo, las deformaciones posibles. Así pues, también las estructuras de gaviones poseen una elevada resistencia debido al gran peso de la obra, la fricción entre las piedras y la resistencia a la compresión de éstas, además los gaviones se sujetan entre sí, lo que produce como resultado una resistencia mayor del conjunto que de la suma de los gaviones por separado.

Los gaviones se integran armónicamente en el paisaje, permitiendo el desarrollo de vegetación sin que esto traiga inconvenientes.

Por la naturaleza de los materiales que se emplean en los gaviones, estos permiten su construcción de manera manual o mecanizada en cualquier condición climática, ya sea en presencia de agua o en lugares de difícil acceso. Su construcción es rápida y entra en funcionamiento inmediatamente después de construido, del mismo modo, permite su ejecución por etapas y una rápida reparación si se produjera algún tipo de falla.

Las estructuras de gaviones son muy económicas ya que sólo a la malla y a la mano de obra puede atribuírsele un precio, ya que las piedras que se utilizan en su construcción abundan, además su puesta en obra es extremadamente sencilla y económica y no requiere mano de obra especializada.

Usos y aplicaciones

Uno de los usos más importantes de los gaviones son los muros de contención, los muros de gaviones están diseñados para mantener una diferencia en los niveles de suelo en sus dos lados. Las estructuras de contención de gaviones combinan eficazmente las funciones de sostenimiento y de drenaje. En este tipo de obra, las excavaciones para cimentaciones son innecesarias siendo suficiente en general la regularización del terreno

Otro uso importante es la conservación de suelos. La erosión hídrica acelerada es considerada sumamente perjudicial para los suelos, pues debido a este fenómeno, grandes superficies de suelos fértiles se pierden; ya que el material sólido que se desprende en las partes media y alta de la cuenca provoca el azolvamiento de la infraestructura hidráulica, eléctrica, agrícola y de comunicaciones que existe en la parte baja.

Además en control de ríos, el gavión acelera el estado de equilibrio del cauce. Evita erosiones, transporte de materiales y derrumbamientos de márgenes, además el gavión controla crecientes protegiendo valles y poblaciones contra inundaciones. Además de los cauces fluviales se utiliza en protecciones de obras transversales tales como espigones y diques, en obras de derivación pueden ser utilizadas en pequeñas presas para irrigación o abastecimiento y consumo industrial, así como en obras auxiliares como revestimiento de vertederos, protección de obras de toma, etc.

Los gaviones caja y los colchones reno son utilizados también para la ejecución de alas y estribos de puentes y para la protección de los mismos, incluso en aquellos construidos con otros materiales, tanto en carreteras como en áreas urbanas o rurales.

Finalmente vemos q proporcionan también un efectiva protección para las alcantarillas de carreteras y ferrocarriles. La rugosidad y flexibilidad de la estructura le permite disipar la fuerza del flujo del agua y proteger la salida de la alcantarilla contra la erosión.
